Вам когда-нибудь приходилось греться в солнечных лучах, тогда как термометр показывал температуру ниже нуля? Если приходилось, то наверняка у вас возникало желание испытать это незабываемое ощущение еще множество раз.

Инфракрасные обогреватели, о которых пойдет речь, создают такой же тепловой эффект, как солнце. Они посылают тепловые лучи, поглощаемые поверхностями стен, пола, предметов мебели, а те, в свою очередь, отдают это тепло окружающему воздуху.

Что такое инфракрасный обогрев

Для начала напомним некоторые элементарные понятия. Любое нагретое тело отдает тепло окружающим его предметам тремя способами: с помощью теплопроводности (теплообмен между двумя телами через поверхность раздела между ними), конвекцией (процесс переноса тепла путем нагрева жидкости или газа, обтекающих нагретое тело, а от них уже окружающих предметов) и тепловым излучением (электромагнитное излучение в инфракрасном диапазоне длины волн, испускаемое телом). Инфракрасным обогревателем в принципе можно считать любое нагретое тело, отдающее тепло в основном излучением, в то время как остальные пути передачи тепла от него сведены к минимуму.

Чтобы стало еще понятнее, представим себе привычный радиатор отопления. Если он установлен на стене, тепло от него передается двумя путями: конвекцией, то есть нагревом обтекающего радиатор воздуха (около 80%), и излучением (около 20%). Если тот же радиатор поместить под потолком, конвективная составляющая сведется к минимуму и останется в основном излучение, которое можно усилить, установив за радиатором отражатель. Врезультате мы получим прибор, который в принципе можно назвать инфракрасным обогревателем. Это совсем не шутка автора, а вполне серьезная техническая идея, реализованная, как мы увидим в дальнейшем, в конструкции инфракрасных обогревателей, работающих на горячей воде.

Что такое ИК-лучи

Инфракрасные (ИК) лучи- это электромагнитное излучение, подчиняющееся законам оптики и, следовательно, имеющее ту же природу, что и видимый свет. Эти лучи занимают спектральную область между красным видимым светом (длина волны 0,74мкм) и коротковолновым радиоизлучением (1-2мм). Всвою очередь, инфракрасную область спектра условно разделяют на коротковолновую (от 0,74 до 2,5мкм), средневолновую (2,5-50мкм) и длинноволновую (50-1000мкм) части. ИК-лучи выделяются всеми нагретыми твердыми и жидкими телами. При этом длина излучаемой волны зависит от температуры тела- чем она выше, тем короче волны и выше интенсивность излучения.

Хотим также напомнить, что при невысоких температурах излучение нагретого твердого тела почти целиком расположено в инфракрасной области, и такое тело кажется темным. При повышении температуры излучаемые предметом волны смещаются в видимую область спектра, и предмет вначале кажется темно-красным, затем красным, желтым и, наконец, при высоких температурах- белым.

Для чего мы об этом рассказали? Прежде всего, чтобы читатель смог разобраться с путаницей, существующей в терминологии. Один производитель пишет, что его обогреватели инфракрасные, второй- что длинноволновые, третий- что темные, четвертый- что светлые. Так вот, все эти приборы являются инфракрасными, но используются в них волны длиной примерно от 1 до 20мкм. Просто те из них, которые называют длинноволновыми, имеют невысокую температуру излучающей поверхности и потому выделяют волны наиболее длинные из используемого диапазона. Их же называют темными- при рабочей температуре поверхности до 300С обогреватели не светятся. У»средневолновых» приборов температура поверхности выше (до 600С), и их обычно называют серыми, а коротковолновые, с максимальной температурой (выше 800С),- белыми или светлыми.

Свойства ИК-излучения

Оптические свойства веществ (прозрачность, коэффициент отражения, коэффициент преломления) в инфракрасной области спектра, как правило, значительно отличаются от тех же свойств в привычной для нас видимой области. Например, слой воды толщиной в несколько сантиметров непрозрачен для инфракрасного излучения с длиной волны более 1мкм (в связи с чем вода часто используется как теплозащитный фильтр). Апластинки кремния, непрозрачные в видимой области, прозрачны в инфракрасной. Убольшинства металлов отражательная способность для инфракрасного излучения значительно больше, чем для видимого света, и возрастает с увеличением длины волны инфракрасного излучения. Скажем, коэффициент отражения алюминия, золота, серебра и меди при длине волны около 10мкм достигает 98%. Материалы, прозрачные для ИК-лучей или обладающие высокой способностью к их отражению, используются при создании инфракрасных приборов. Первые- как «светофильтры» (в основном кварц), вторые- в качестве рефлекторов, позволяющих направить ИК-излучение в определенном направлении, и излучающих поверхностей (в основном алюминий).

Через воздух ИК-лучи проходят почти беспрепятственно. То есть молекулы азота и кислород сами по себе ИК-излучения не поглощают, а лишь несколько ослабляют в результате рассеяния. Авот пары воды, углекислый газ, озон и другие примеси, имеющиеся в воздухе, селективно поглощают инфракрасное излучение: пары воды- почти во всей инфракрасной области спектра, углекислый газ- в средней инфракрасной области. Наличие в воздухе взвешенных частиц- дыма, пыли, мелких капель воды- также приводит к ослаблению инфракрасного излучения вследствие его рассеяния на этих частицах.

Принцип ИК-отопления

Тепловое излучение от ИК-обогревателя (в дальнейшем- ИКО), как мы выяснили, не поглощается воздухом. Поэтому вся энергия от прибора почти без потерь достигает предметов и людей в зоне его действия. И греет именно их, а не воздух, как происходит при использовании конвекторов. Иными словами, тепло от ИКО передается, в первую очередь, твердотельным предметам (пол, стены, мебель и т. п.), а уже от них- воздуху. Естественно, чем ближе к ИКО, тем плотнее поток тепла и выше температура предметов. Причем выделение тепла от ИКО происходит только в зоне его прямого действия, то есть обогрев носит локальный характер. Это и обеспечивает ИКО целый ряд особенностей, часть из которых весьма полезна в потребительском плане.

Во-первых, при использовании ИКО более теплый воздух практически не скапливается под потолком, что характерно, например, для конвективного обогрева (в этом случае теплый воздух в высоких помещениях приходится даже принудительно возвращать вниз, применяя потолочные вентиляторы). Говоря проще, ИКО- те отопительные приборы, которые как нельзя лучше реализуют старую врачебную мудрость: «Держи ноги в тепле, а голову в холоде». Эта особенность работы ИКО делает их практически незаменимыми при решении задач экономичного обогрева помещений с высокими потолками. Ведь прогревать большой объем технически сложно и потому дорого. Полезны такие излучатели и для ситуаций, когда отопления требуют лишь определенные (рабочие) зоны или же когда создание конвективных потоков воздуха, а значит, и потоков содержащейся в нем пыли нежелательно (для аллергиков это важное требование).

Во-вторых, при использовании локального «догрева» с помощью ИКО-зон, в которых находятся люди, можно позволить себе снижение температуры, создаваемой основной системой отопления во всем помещении, на несколько градусов. При этом «ощущаемая» температура останется неизменной, поскольку снижение общей температуры воздуха будет компенсироваться ИК-«добавкой», поглощаемой непосредственно человеческим телом.

Таким образом, использование инфракрасных обогревателей приводит к снижению потребления энергии и уменьшению затрат на обогрев по сравнению с традиционными способами его осуществления.

В-третьих, ИКО, монтируемые под потолком или даже встраиваемые в него, не накладывают никаких ограничений на размещение мебели и оборудования.

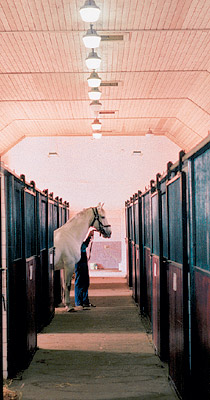

В-четвертых, с помощью ИКО удается решать специфические задачи, с которыми другим способом просто не справишься. Это может быть, например, защита от холода, веющего от стекол высоких стеклянных витражей, куполов, окон большой площади и тому подобных светопрозрачных конструкций, поскольку их теплозащитные свойства, как правило, весьма далеки от современных нормативов. ИКО, направленные на такую конструкцию, не только создают эффективный тепловой барьер для холода, но и решают задачу очистки конструкций от снега и льда. Причем очистки такого качества, на которое вряд ли способны даже «золотые» человеческие руки- ИКО нагревает конструкцию, в результате чего снег и лед просто стаивают. Кстати, подобным образом решается и задача очистки от снега и льда ступеней крыльца, дорожки, к нему ведущей, и выездов из гаражей, расположенных ниже уровня земли. (Из опыта фирмы «НОРТЕХ-М»: для растапливания снега на дорожке размером 141,5 м требуется 4 ИК-обогревателя EIR 3000 мощностью 3 кВт. Высота подвеса- не более 4 м. Цена 1 шт.- $371.)

И еще немного о выделении и поглощении ИК-лучей. На сей раз речь пойдет о человеческом организме. Все нагретые тела излучают ИК-лучи. Например, Земля, прогретая солнцем, излучает их в полосе от 7 до 14мкм с пиком интенсивности около 10мкм. И организм человека исключением из этого правила не является- он излучает ИК-лучи в диапазоне от 3 до 50мкм с пиком в 9,6мкм. Причем не только излучает, но и интенсивно поглощает- при длине волны 9,6мкм они наиболее глубоко проникают в тело. Именно на этом свойстве ИК- излучения основан эффект теплового лечения, широко используемого в физиотерапевтических кабинетах. Лучи как с большей, так и с меньшей длиной волны проникают в организм менее глубоко.

Источниками энергии для практически применяемых сегодня ИКО служат электричество, газ, жидкое топливо (керосин) или горячая вода.

Стеклянные обогреватели серии SAFIR фирмы NOBO

Модель стеклянного обогревателя Мощность, Вт Габаритные размеры (ДВГ),мм Цена,
G14 V/H 072-040 750 14004009 504
G14 V/H 092-050 900 14005009 556
G14 V/H 112-060 1100 14006009 611

Технические характеристики потолочных панелей разных производителей

Фирма FRICO FENIX ENERGOTECH
Cтрана Швеция Чехия Швеция
Серия HP Ecosun EnergoCasset
Мощность, Вт 300 и 600 300, 500, 600 и 700 300 и 600
Размеры,мм 593593 и 5931193 590590 и 5901200 593593 и 5931193
Степень защиты IP 44 IP 44 IP 55
Цена, 153 и 225 60-123 146 и 208

Электрические ИКО

Расположим рассматриваемое оборудование в зависимости от температуры излучающей поверхности.

ИК-приборы с температурой поверхности (tпов) менее 60С

Начнем с инфракрасных приборов, осуществляющих упоминавшийся выше «лечебный» нагрев- температура поверхности здесь не превышает 50С, а спектр излучения лежит в диапазоне 9,2-9,5мкм. Такое оборудование предлагает, например, фирма «АЭЛИМП» (Россия). Это универсальные стеновые отопительные панели, которые их производители называют «Электронагреватели инфракрасные мягкой теплоты- ЭИМТ». Они изготавливаются в корпусе коробчатой конструкции, внутри которой уложен специальный кабель, похожий на кабель теплого пола. На тыльной стороне закреплена теплоотражающая изоляция (типа «Пенофол»). Лицевая сторона покрывается порошковыми красками- она может быть облицована при установке керамической плиткой, мрамором или любым другим натуральным или искусственным камнем. Панель обогревает помещение мягким инфракрасным излучением и не создает интенсивных восходящих потоков воздуха. Напряжение питания- 220 В/50Гц. Удельная мощность- 500Вт/м2. Срок службы- не менее 25 лет. Панели выпускаются в широком диапазоне типоразмеров (длина- от 0,96 до 1,96м, ширина- от 0,27 до 0,73м) и обходятся в 1500-3000 рублей штука.

На основе универсальных электроотопительных панелей разработана и серийно выпускается следующая прикладная продукция:

Обогреваемые подоконники, которые могут быть дополнены подогреваемыми подподоконными панелями (такой вариант отопления принято называть «элитным»).

«Тепловички»- переносные плоские панели, предназначенные для инфракрасного и контактного нагрева разных частей тела: ног, грудной клетки, поясницы и т. д. Для регулирования нагрева устройства снабжены терморегулятором. Напряжение питания- 220В/50Гц. Мощность- 50 и 90Вт. Размеры: 3434 и 4545см. Температура нагрева- до 42С.

Греющая мебель. Греет она не только инфракрасным излучением, но и теплой поверхностью, облицованной мозаичной керамической плиткой или мрамором. Погреться на подобном кресле не только приятно, но и весьма полезно. Правда, цена отнюдь не низкая. Например, кресло-качалка обойдется примерно в $1700.

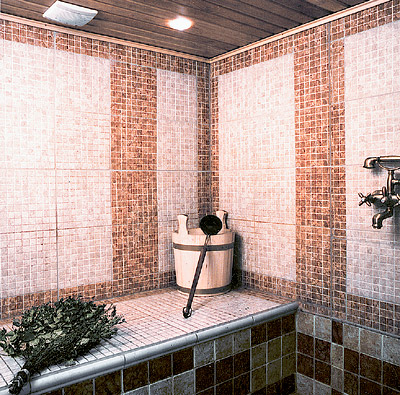

Различные варианты «русской бани Маслова». Основной их особенностью является «мягкий» режим прогрева с температурой воздуха от 30 до 60С и влажностью от 10 до 100% (баня укомплектована парогенератором). Пол, стены и лежанка облицовываются керамикой, мрамором или гранитом и подогреваются практически теми же отопительными панелями, располагаемыми под облицовкой. Конструкция обеспечивает полную электробезопасность (степень защиты- IP67, класс электрозащиты- 1) и экранировку от излучений токов промышленной частоты. Вобщем, эти бани- продукция поистине уникальная. Она прошла необходимые проверки и тестирования, запатентована, сертифицирована и поставляется потребителю под ключ. Цена- от $5000.

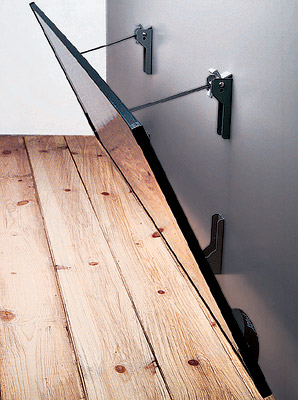

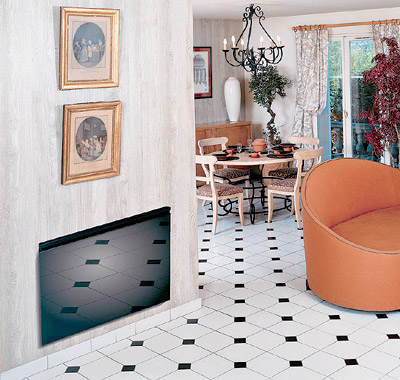

К этой же группе следует отнести стеклянные обогреватели серии Safir фирмы NOBO ELEKTRO AS (Норвегия). Сам производитель эти приборы как инфракрасные не позиционирует, что довольно странно- к какому же еще типу отнести плоский стеклянный обогреватель с температурой поверхности до 60С? Явно не к конвекторам, которым его почему-то считает большинство российских продавцов.

Прибор состоит из двух пластин толщиной по 4мм, соединенных друг с другом (общая толщина- 9мм). На поверхность задней пластины нанесен невидимый электропроводящий слой, который при прохождении по нему электротока и выделяет тепло. Передняя пластина играет роль электрической и механической защиты. Температура равномерна по всей поверхности электрообогревателя. Мощность напрямую зависит от размеров- Safir длиной 140см предлагается в трех вариантах: высотой 40, 50 и 60см. Эти размеры соответствуют мощности 750, 900 и 1110Вт. Степень защиты- IР21. Приборы снабжены несложным в управлении биметаллическим или электронным термостатом. При возникновении аварийной ситуации автоматически отключаются. Выпускаются как для установки на стену параллельно полу (Н в маркировке) так и для вертикальной установки (V в маркировке).

Фирма FRICO FENIX PIROX ENERGOTECH ТСТ ТСТ «Энергостандарт»
Страна Швеция Чехия Норвегия Швеция Россия Россия Россия
Серия Elztrip EZ Ecosun HiatLine Komfort EnergoStrip «ЭкоЛайн»-Эконом «ЭкоЛайн»-ЭЛК Mr.Heat
Напряжение, В 220 220 220 220 или 380 220 220 220 или 380
Мощность, Вт 600-1500 900-3600 400-1200 400-4200 600-1000 600-1330 700-4000
Размеры,мм От 100050150 до 200050150 От 150015560 до 150035760 Длина от 704 до 1504 От 65016050 до 168043050 100016040 и 150016040 От 100016040 до 150016040 От 99016440 до 149032040
Степень защиты IP44 IP 44 IP44 IP 44
Масса, кг 4-7,5 8,5-18 2,9-5,6 3-21 3,6-4,2 3,9-4,7 4-15
Цена, С= 110-181 112-240 120-185 109-345 47-65 75-106 74-106

ИК-приборы с температурой поверхности от 60 до 100С

Начнем с настенных инфракрасных панелей Ecosun, выпускаемых фирмой FENIX TRADING (Чехия). Их температура колеблется в пределах 55- 70С. Нагреватель здесь использован так называемый «пленочный»- он состоит из двух слоев полимерной пленки с «зажатым» между ними слоем угольно- графитового порошка. Питающее напряжение подводится медной шиной. Коэффициент преобразования электрической энергии в тепловую достигает 99,8%. Нагревательный элемент помещен в стальной корпус со специальным покрытием- с внутренней стороны слой материала Termoquartz (он призван гарантировать наибольшую абсорбцию- поглощение тепла от нагревательного элемента), с наружной слой материала Termocristal (позволяет добиться наибольшей эффективности при эмиссии- излучении энергии, а также увеличивает площадь излучающей поверхности за счет неровностей покрытия). Стыльной стороны нагревательный элемент закрыт отражающей теплоизоляцией. Длина панелей колеблется от 500 до 1500мм. Ширина- 320мм. Толщина- 32мм. Мощность- от 100 до 400Вт. Цена- от $28 до $100.

К этой группе следует отнести карбоновые ИК-нагреватели, изобретенные в Японии, но поставляемые на наш рынок из Италии фирмой AIR COMFORT. Источником ИК-излучения здесь, по сути, является кварцевая ИК-лампа, вот только в вакуумной кварцевой трубке «светится» карбоновое (углеводородное) волокно. Температура поверхности нагревательного элемента не превышает 90С. Срок его службы, по заявлению производителя, неограничен.

Сам прибор представляет собой стальной конус (корпус), в котором вырезан сегмент в 60. Внутренняя поверхность отражающая. Нагревательный элемент расположен вертикально, что исключает оседание на нем пыли и, соответственно, ее сгорание. Установленный на полу обогреватель может поворачиваться на 180, что и дает возможность отапливать площадь до 20м2 при потребляемой мощности всего 900Вт. При наклоне или падении, а также перегреве (более 98С) или скачках напряжения прибор автоматически отключается. Вобщем, недорогой (3500руб.) обогреватель с необычным дизайном. Габариты- 850305 305мм. Два положения регулятора мощности- 450 и 900Вт. Масса- 4кг. Недостаток- кварцевая трубка может разбиться при сильном ударе или падении с высоты.

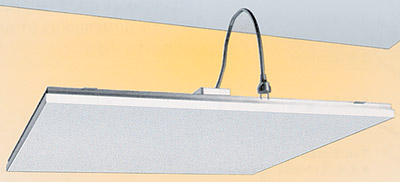

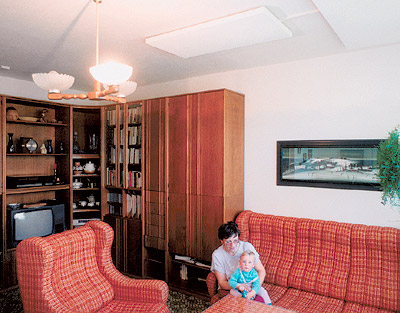

Замыкают эту группу потолочные ИК- панели, или, как их еще называют, потолочные кассеты. Например, фирма FRIKO (Швеция) предлагает две их модификации: для установки вместо модуля подвесного потолка и с монтажными скобами для крепления к потолку. Всвою очередь, кассеты с монтажными скобами предлагаются в брызгозащитном (IP54) и струезащищенном (IP55) исполнении. Их устройство очень напоминает вышеописанные стеновые панели: пленочный нагреватель, стальной корпус, отражающая теплоизоляция. Корпус из оцинкованной стали окрашен методом порошкового напыления. Температура поверхности панелей не превышает 100С, что обеспечивает мягкий комфортный режим обогрева. Всерии HP фирма FRICO предлагает кассеты, рассчитанные на напряжение питания 220 и 360В. Аналогичные приборы выпускает фирма FENIX. Их отличие от кассет FRICO, пожалуй, лишь в том, что корпус имеет уже упоминавшееся спецпокрытие: с внутренней стороны Termoquartz, с наружной- Termocristal. Еще два производителя, выпускающие такие панели,- ENERGOTECH (Швеция, серия EnergoCasset) и ТСТ (Россия).

Технические характеристики молдингов Termoplus (FRICO)

Серия EC ECVT ECV
Мощность, Вт 450, 600, 750, 900 300, 550, 700 300, 550, 700
Длина,мм 1076, 1505, 1810, 2140 870, 1505, 1810 870, 1505, 1810
Масса, кг От 2,6 до 4,8 От 2,6 до 5,0 От 2,3 до 4,7
Цена, 113-204 171-267 130-175

ИК-приборы с температурой поверхности от 101 до 280С

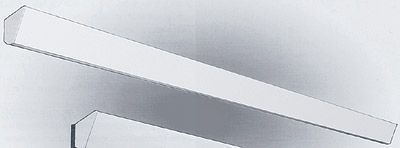

К этой группе мы отнесли, прежде всего, ИК-молдинги Termoplus, предназначенные для установки над окнами. Приборы выпускаются фирмой FRICO. Размещенные над окном, создают надежную защиту от холода и сквозняков. Нагреватель- стальной ТЭН. Передняя панель выполнена из алюминия с эмалевым покрытием повышенной прочности. Взадней части корпуса имеются прорези для прохода воздуха, что позволяет обогревателю работать не только в ИК-режиме, но и в режиме конвектора. Температура излучающей поверхности- 200С. Напряжение питания- 220 или 360В. Ширина и высота для всех моделей одинаковы- 90100мм, а вот длина может быть разной. Поставляются в трех исполнениях:

ЕС- для сухих помещений. Управляются внешним термостатом или селектором мощности.

ECVT- для влажных помещений. Имеют встроенный термостат и шнуровой выключатель.

ECV- для влажных помещений. Могут использоваться как ведомые к приборам ECVT или самостоятельно (работают от внешнего управляющего устройства).

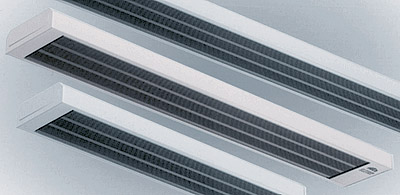

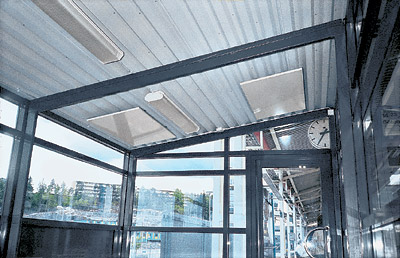

Еще один вид ИКО, принадлежащий к этой группе,- однопанельный обогреватель для монтажа на высоте от 2,5 до 4м. Температура излучающей поверхности- порядка 250С (у некоторых фирм 280С). Приборы устанавливаются горизонтально под потолком на монтажных скобах (они, как правило, входят в комплект) или тросовой растяжке. Спомощью дополнительных монтажных скоб могут крепиться к стене. Корпус изготавливается из оцинкованного стального листа и окрашивается. Нагреватель- стальной ТЭН. Греющая панель, в специальный паз которой и устанавливается (проще говоря, вкладывается) ТЭН, производится из анодированного алюминия. На ее внешней поверхности имеется продольное оребрение, что позволяет увеличить площадь излучающей поверхности. Впространстве между передней панелью и задней стенкой укладывается теплоизоляционный материал (в большинстве случаев- минеральная вата).

Выпускаются такие панели сразу несколькими фирмами: FRICO- серия Elztrip; FENIX- серия Ecosun Е; PIROX (Норвегия)- серия HiatLine Komfort; ТСТ (Россия, торговая марка «ЭкоЛайн»)- серия ЭЛК, ENERGOTECH- серия EnergoStrip, «ЭНЕРГОСТАНДАРТ».

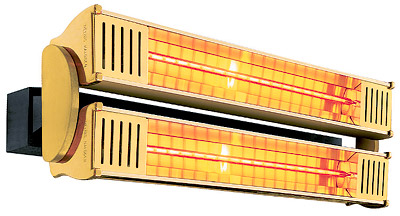

Многие фирмы производят на основе однопанельных ИКО «сдвоенные» и «строенные» изделия. Проще говоря, в одном корпусе монтируется сразу 2 или 3 однопанельных обогревателя. Так, фирма PIROX предлагает такие обогреватели в серии HiatLine, ТСТ- в серии ЭЛ 20/30/40 R, ENERGOTECH- в серии EnergoStrip. Мощность таких ИКО лежит в диапазоне от 1500 до 4000Вт и их принято относить к промышленным. Устанавливаться такие панели должны на высоте не менее 3м. Мощность этих ИКО лежит в диапазоне от 1500 до 4000Вт, и их принято относить к промышленным. Устанавливаться такие панели должны на высоте не менее 3м. Цена у них, естественно, выше, чем у однопанельных, правда, растет она не прямо пропорционально количеству использованных однопанельных ИКО- единый корпус обходится все-таки дешевле, чем 2-3 отдельных.

В принципе на этом можно было бы и закончить перечисление электрических ИКО, используемых для жилых помещений, поскольку, согласно СниП 2.04.05-91, «температуру поверхности высокотемпературных приборов лучистого обогрева не следует принимать выше 250С». Но, тем не менее, мы все же коротко перечислим электрические ИКО с более высокой температурой поверхности, поскольку их разрешается использовать в нежилых помещениях с большой высотой потолков или на улице.

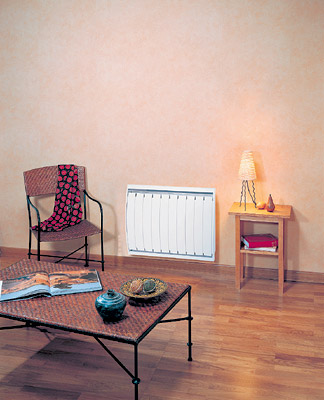

Конвективно-тепловолновые обогреватели

Эти приборы обогревают помещение двумя способами — ИК-излучением и конвекцией. То есть в одном приборе совмещены сразу два- каждый со своим источником тепла, но подчиняющимся командам общего блока управления. Основной способ обогрева- инфракрасный. Если мощности этого обогрева недостаточно, прибор сам включит дополнительный конвективный обогрев. Вкачестве примера можно привести обогреватели французской фирмы NOIROT: Verlis Evolution с лицевой панелью из керамического стекла (мощность — от 750 до 2000Вт. Цена- от 499 до 696) и Calidou (на снимке)- модуль накопительного типа (мощность- от 750 до 2000Вт. Цена- от 460 до 668).

ИК-приборы с температурой поверхности более 300С

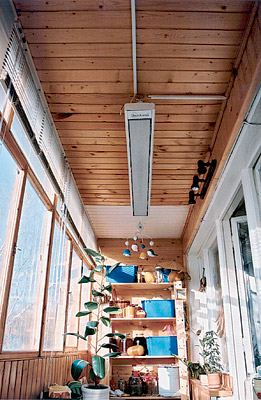

Фирма ENERGOTECH предлагает комплексный обогреватель для балконов, теплиц, зимних садов и открытых площадок EnergoInfra. На его основе выпускается серия «спаренных» ИКО-EnergoInfra Industri. Эти нагреватели обладают значительно большей мощностью и предназначены в основном для производственных помещений или уличного монтажа. Похожая серия HiatLine IntraRed имеется у PIROX.

А фирма FRICO предлагает три серии высокотемпературных приборов:

Elztrip EZF 32/42- предназначены для помещений с высотой потолков от 3 до 15м. Могут также использоваться на открытых и полуоткрытых площадках. Двухпанельные модели (tпов 300С) предназначены для установки в нижней части рекомендуемого диапазона высот, трехпанельные (tпов 400C)- для установки в верхней части этого диапазона.

Comfortinfra CIR- используются в основном для обогрева зимних садов, террас, балконов, открытых веранд, но могут устанавливаться также в жилых и офисных помещениях (при большой высоте подвеса) и даже на улице. Сплошная излучающая поверхность заменена здесь защитной решеткой из нержавеющей стали. Вкорпусе (сзади ТЭНА) установлен отражатель из полированного алюминия. Угол распространения теплового потока от прибора- 60. Предлагаются в двух вариантах исполнения: со шнуровым выключателем (CIR200) и без него (CIR100).

ИК-обогреватель IR- используется для обогрева помещений с высотой потолков от 4,5 до 20м (цехи, спортзалы, склады). Также успешно применяются для решения технологических задач (разогрев материалов, сушка, поддержание антиобледенительного режима). По конструкции эти ИКО похожи на Comfortinfra CIR, но без защитной решетки (поставляется отдельно).

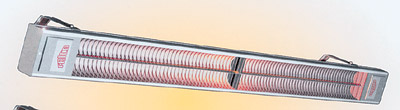

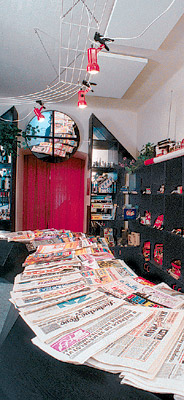

Говоря о высокотемпературных ИК-обогревателях, стоит чуть подробнее остановиться на моделях, в которых источником излучения является галогенная лампа. Основное преимущество этих приборов в том, что тепло начинает ощущаться практически мгновенно после их включения. Предназначены они либо для отопления крупных нежилых помещений, либо для организации временного обогрева жилищ, либо для создания комфортных условий на открытых площадках (уличные кафе, летние веранды, беседки). Скажем, фирма FRICO выпускает обогреватели IRCF, оснащенные галогенной лампой типа HeLeN и отражателем из зеркального анодированного алюминия. Предлагаются 3 модели: с одной (IRCF15-1500Вт), двумя (IRCF30-3000Вт) и тремя (IRCF45- 4500Вт) лампами.

Не так давно в продаже появились галогенные ИК-обогреватели Mr.Heat производства российской фирмы «ЭНЕРГОСТАНДАРТ». Вних использованы галогенные лампы новой конструкции от фирмы PHILIPS (гарантируют безотказную и длительную работу прибора) и поворотные излучающие рефлекторы с углом вращения примерно 40. Обогреватели очень компактны- при аналогичной мощности они почти в 3 раза меньше традиционных инфракрасных, да еще отличаются элегантным внешним видом- корпус и отражатель имеют золотистый цвет. Мощность- 1300, 1500 и 2000Вт. Цена- от 205 до 275. Похожие приборы выпускают такие фирмы, как NOIROT, STIEBEL ELTRON (Германия), POLARIS (Англия).

ИКО, работающие на жидком топливе

На жидком топливе предлагаются в основном приборы промышленного применения. По внешнему виду они напоминают прожектор: большой круглый излучатель, позади которого установлена горелка высокого давления. Топливо- солярка, керосин. Выпускают такие обогреватели фирмы MASTER (США), РПК «БИ КАР» (Россия) и др. Мощность прибора- порядка 30кВт, в быту он практически неприменим. Не так давно на рынке появились изобретенные в Японии, но производимые в США обогреватели Toyotomi фирмы TOYOTOMI. По всем признакам (и, прежде всего, по названию- Radiant type) некоторые модели этой серии (RCA-37A, R-2800, Radiant-40) являются работающими на высокоочищенном керосине ИК-обогревателями для бытового применения. Правда, представитель фирмы TOYOTOMI- российская фирма «СТОРК» признать их таковыми отказалась.

Технические характеристики высокотемпературных ИК-обогревателей разных производителей

Фирма ENERGOTECH ENERGOTECH PIROX FRICO FRICO FRICO
Серия EnergoInfra EnergoInfra Industri HiatLine IntraRed Elztrip EZF 32-42 Comfortinfra CIR IR
Высота подвеса, м Не менее 2,5 Не менее 6 От 3 до 15 От 3 до 15 2,5-3,5 От 4,5 до 20
Мощность, Вт 500, 1000 и 1500 От 3000 до 6000 От 400 до 1200 От 3200 до 4200 От 500 до 2000 3000, 4500 и 6000
Напряжение питания, В 220 380 380 220/380- 2 фазы 220/380- 2 фазы 380
Степень защиты IP 44 IP 44 IP 44 IP 44 IP 24 IP 44
Цена, От 61 до 94 От 315 до 411 От 345 до 445 От 128 до 203 От 55 до 92 342, 368 и 406

Управление электрическими ИК-приборами

В самом простом случае регулировка производится ручным включением/ выключением ИКО, для чего некоторые из них снабжаются различного типа выключателями. Автоматическое же поддержание температуры в помещении производится с помощью термостата- электронного или электромеханического, аналогичного термостатам для теплых полов. Взависимости от мощности отдельных приборов или их групп, обогревающих одно помещение, возможно два варианта подключения:

при общей мощностью до 3кВт- они могут управляться самим термостатом;

при большей мощности приборы запитываются через магнитный пускатель, в цепь управления которого включается термостат.

ИКО, работающие на газе

До недавних пор газовые ИКО выпускались только в промышленном исполнении. Теперь появились приборы, которые могут оказаться весьма полезными в быту.

Переносные ИКО для дома

Предлагает такие обогреватели итальянская фирма DE’LONGHI. Приборы могут использоваться как в случаях, когда стационарное отопление вообще отсутствует, так и когда его мощности недостаточно. Работают от бытовых газовых баллонов емкостью 5, 12, 27 и 50л (подходят баллоны российского производства). Расход газа- не более 300г/ч. Все модели оснащены системой пьезоподжига. Мощность включается ступенчато (3 ступени). Для поддержания постоянной температуры некоторые обогреватели оснащены высокочувствительным термостатом, который позволяет более рационально использовать приборы, сокращая энергозатраты. Безопасность эксплуатации достигается за счет двух предохранительных устройств, прекращающих подачу газа при затухании пламени или возрастании уровня углекислого газа СО2 в воздухе более чем на 1,5%. DE’LONGHI выпускает несколько моделей газовых обогревателей:

IH, IHF и IHF-2- это инфракрасные газовые обогреватели, имеющие максимальную мощность 4200Вт. На моделях IHF и IHF-2 установлены тепловентиляторы, благодаря чему мощность приборов увеличивается до 6000Вт. Цена- от $200.

CH, CH-2,CHF и CHF-2- каталитические газовые обогреватели с максимальной мощностью 3000Вт. Снабжены алюминиевой каталитической панелью с платиновым покрытием для более полного сгорания газа. Модели CHF и CHF-2 снабжены тепловентиляторами, что позволяет увеличить мощность обогрева до 5000Вт. Цена- от $200.

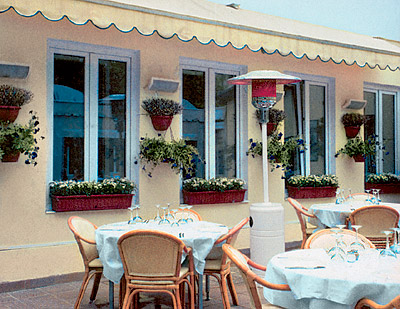

Переносные ИКО для улицы

Предположим, вам захотелось устроить пикник на лужайке возле дома, а температура на улице к этому не очень располагает. Вот тут-то и выручат газовые ИКО типа «Арбат» (выпускаются РПК «БИ КАР», Россия) или похожие на них «Газовые террасные обогреватели «Тибет» (выпускает Ижевский электромеханический завод «КУПОЛ»), модель W12VA (KROLL, Германия), модель Sierra (производит FRACCARO, Италия) и т. п. Ставим на выбранной площадке обогреватель (он очень напоминает уличный фонарик), помещаем внутрь корпуса баллон со сжиженным газом… И, пожалуйста, сидите себе на свежем воздухе и не мерзните (прибор можно использовать только на хорошо проветриваемых верандах, в беседках или на улице- применять его в жилых помещениях и офисах запрещено).

Конструктивно обогреватель состоит из цилиндрического корпуса (в котором размещается баллон для сжиженного газа), стойки (внутри которой проходит шланг, соединяющий газовый баллон с горелочным устройством), цилиндрической сетки круглого сечения (излучатель, выполненный из нержавеющей стали), инжекционной газовой горелки низкого давления (локализует зону горения на металлическом сетчатом излучателе) и зонта-рефлектора (выполнен из алюминия). На горелке находится блок управления обогревателем. Вкачестве системы зажигания используется пьезоэлемент. Если пламя под порывом ветра или по другой причине погаснет, предохранительный клапан перекроет подачу газа.

Размеры таких ИКО не очень велики: диаметр цоколя- 470-515мм, диаметр рефлектора- от 800мм у «Тибета» до 950мм у W12VA. Высота- от 2300мм («Арбат») до 2500мм («Тибет»). Тепловая мощность колеблется в пределах от 5 до 15кВт. Нагреватели оборудованы электронным розжигом, автоматикой контроля пламени и безопасности. Потребление газа- от 0,5 до 1,1кг/ч. Обогреваемая площадь- 25-30м2. Цена- около 600(отечественные ИКО все же несколько дешевле импортных).

Стационарные газовые ИКО промышленного типа

В качестве примера коротко рассмотрим конструкцию газовых ИКО серий CoRayVac и Caribe производства фирмы ROBERT GORDON (США). Основными частями такого обогревателя являются инжекционная газовая горелка; труба-теплообменник (диаметр 3»), в которой происходит процесс горения и по которой транспортируются продукты этого горения; электрический вентилятор-дымосос (устанавливается на противоположном горелке конце теплообменника); отражатель; дымоход (труба для отвода охладившихся продуктов горения за пределы помещения). Здесь все просто: горящий газ нагревает теплообменник (он и является источником ИК-излучения), отражатель направляет ИК- лучи в нужную сторону, вентилятор помогает «прокачать» раскаленные продукты горения по всей длине теплообменника и отправляет эти продукты в дымоход. По конструкции эти ИКО могут быть как линейными (теплообменник прямой, имеют значительный перепад температур от горелки к вентилятору и, следовательно, могут давать неравномерный ИК-нагрев) и U-образными (изогнутый теплообменник «усредняет» температуру и дает более ровный ИК-нагрев). Мощность ИК-нагревателей колеблется от 9 до 30кВт. Расход газа- от 4 до 27м3/ч (3,6-21,6кг/ч). Длина- от 2,5 до 3,5м для U-образных и от 6 до 16м для линейных моделей. Снабжены системой автоматики и безопасности. Цена- $917-1300.

Для чего мы включили в наш обзор промышленные ИК-обогреватели? Дело в том, что в настоящее время отмечаются первые робкие, но в то же время достаточно успешные попытки использовать эти приборы в быту. Например, для отопления зимних садов и оранжерей большой высоты, а также для удаления снега и льда с наклонных выездов из гаражей, расположенных ниже уровня земли. Согласитесь, идея заманчивая, особенно в условиях дефицита имеющейся в распоряжении хозяев коттеджа электрической мощности и беспроблемного газоснабжения. Кстати, при уличной установке можно использовать модели газовых ИКО без дымохода (есть и такие), что несколько удешевляет конструкцию.

На рынке можно найти аналогичные по функциям обогреватели других фирм, как иностранных, так и отечественных.

ИКО на горячей воде

Если у вас избыток горячей воды или по каким-то причинам нельзя использовать электрические ИКО (взврыво- или пожароопасное помещение), тогда эти обогреватели именно для вас. Предлагает их фирма FRICO в серии Sunztrip. Конструктивно такой прибор напоминает трубчатый полотенцесушитель- горячая вода по трубе диаметром 1-11/4» поступает в оголовник, который распределяет ее по мелким стальным трубам (1/2», толщина стенки- 1,5мм). На противоположном конце обогревателя она вновь собирается в оголовнике и уходит по отводящей трубе. Трубки малого диаметра вплотную прижаты к излучающей панели (в контакте с ней находится 80% их поверхности), выполненной из профилированного стального листа. Сверху трубки прикрыты слоем теплоизоляционного материала.

Как и во всяком отопительном радиаторе, в конструкции рассматриваемых ИКО есть дренажный и воздушный клапаны. Взависимости от модели, количество нагревательных трубок может колебаться в пределах 2-11. Длина панелей- 4 и 6м, ширина- 300, 600 и 900мм. Панели можно соединить между собой, собрав, таким образом, ИКЛ практически любой необходимой длины (сборка компонуется из секций трех типов: начальной, концевой и необходимого количества промежуточных). Места соединения секций закрываются дополнительными декоративными панелями. Минимальная рекомендованная высота установки при температуре воды 60С- 3м. Монтировать ИКО можно не только горизонтально, но и вертикально и даже под углом. Применимы такие устройства, прежде всего, в зимних садах и теплицах. Стоимость секций колеблется от $300 до $1500.

Как подобрать необходимый ИКО или создать систему отопления на основе ИКО

Мощность нагревателя подбирается в зависимости от типа помещения и высоты потолка. Вычислив сначала суммарную мощность, необходимую для обогрева пространства в целом, можно затем найти величину, требующуюся для равномерного распределения тепла в помещении. При расчетах необходимо исходить из высоты потолков, суммарной потребляемой мощности, а также типа помещения, в котором она будет применяться. Но заниматься этими расчетами самому нет никакой необходимости- специалисты все сделают и лучше, и быстрее. Просто возьмите проект дома с поэтажным планом и отправляйтесь в приглянувшуюся фирму. Вам надо будет только подробно объяснить, что бы вы хотели получить в результате, а специалисты и необходимые расчеты теплопотерь осуществят, и ИК- обогреватели подберут соответствующей мощности, и покажут, как расположить их в помещении, чтобы вы почувствовали максимальный комфорт. Причем сделают они это (как ни странно!) абсолютно бесплатно (именно таково положение в большинстве фирм, которые мы посетили при подготовке этого обзора). Причина? Да все просто! Серьезный продавец не хочет дискредитировать предлагаемое им ИК- оборудование.

Как обеспечить комфортность при использовании ИК-обогревателей

Если при организации временного обогрева о комфортности можно и не задумываться, то при организации системы отопления на основе ИК-приборов над этим стоит призадуматься самым серьезным образом.

Воздействие инфракрасных лучей на организм зависит от:

длины выделяемых излучателем волн. Чем ближе излучаемая длина волны к длине волны излучения самого человека, тем лучше она воспринимается. Исходя из этого, всегда лучше выбрать ИК-обогреватель с большей длиной волны;

интенсивности излучения. Если при воздействии ИК-излучения интенсивностью 70-100Вт/м2 в организме повышается активность биохимических процессов, что ведет к улучшению общего состояния человека, то интенсивность, превышающая 150Вт/м2 (именно эта цифра указывается в рекомендациях АВОК по применению систем обогрева на основе газовых ИКО), способна привести к негативным изменениям природной структуры молекулы белка, угнетению иммунной системы- в общем, к вещам малоприятным, в том числе и необратимым. Регулировать интенсивность излучения можно высотой подвеса ИК-обогревателя- чем больше мощность обогревателя и выше температура его излучающей поверхности, тем выше должна быть высота подвеса (она рассчитывается с помощью специальных графиков или программного обеспечения). Врезультате ИК-излучатель должен обеспечивать ровную температуру по всей площади, находящейся в зоне его действия. Какую? Например, рекомендации чешской фирмы FENIX содержат такой пункт: «Лучше всего, если обогреватель обеспечивает нагрев находящихся в зоне его излучения предметов до 20-22С. Вэтом случае окружающий их воздух будет прогреваться до температуры 18-19С». Более ровного нагрева всегда легче добиться, если использовать несколько небольших обогревателей вместо одного мощного. Несколько обогревателей лучше использовать и из других соображений (особенно в случае организации локального обогрева рабочей зоны)- они будут обогревать ваше тело сразу с нескольких сторон, в то время как при использовании одного обогревателя греться будет только та сторона тела, которая обращена к нему. При этом, если разница температур с противоположных сторон тела превышает 8С, то дискомфорт вам обеспечен;

индивидуальной способности человека переносить инфракрасное излучение. Здесь все зависит от особенностей организма- одни постоянное воздействие ИК-излучения переносят прекрасно, другие не переносят совсем. Кроме того, стоит помнить, что при многих заболеваниях противопоказан даже кратковременный прием тепловых процедур.

Редакция благодарит фирмы «АЭЛИМП», «ВИКС-1», ТСТ, «ИНРОСТ», «НУАРО-РФ», «НОРТЕХ-М», «КЕМПИНГ», «ФРАМОСС», VENTRADE, Mr.HEAT, «КУПОЛ-ТРАЙД», представительства фирм FRICO, De’LONGHI, а также НИИ МЕДИЦИНЫ ТРУДА за помощь в подготовке публикации.
