В поисках бесшумного кондиционераMITSUBISHI ELECTRIC поставляет в Россию сплит-систему MSZ-FA 25 VA, минимальный уровень шума которой составляет 21дБА В поисках бесшумного кондиционераШум внутреннего блока новой сплит-системы FTKS20CVMB (DAIKIN) от 22дБА

В поисках бесшумного кондиционера
В поисках бесшумного кондиционера
В поисках бесшумного кондиционера
В поисках бесшумного кондиционера

В поисках бесшумного кондиционера MITSUBISHI ELECTRIC

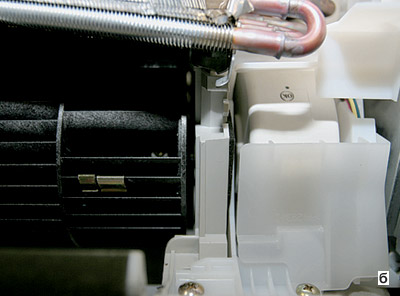

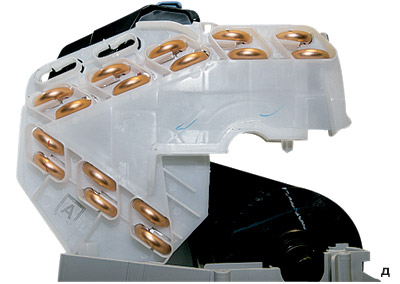

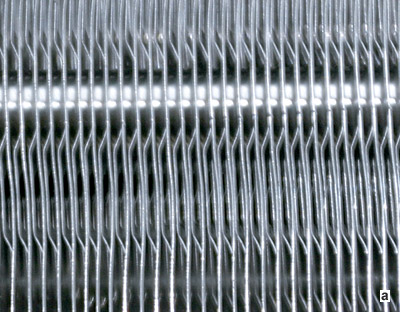

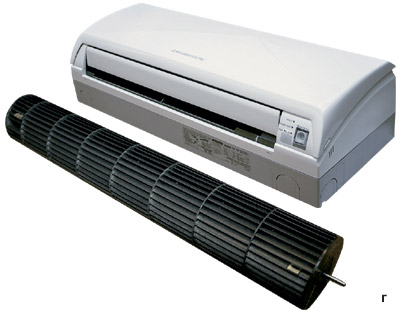

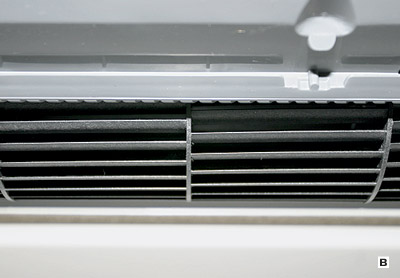

Насечки на оребрении(а), отбаланси-рованная(б), с переменным шагом лопастей(в), большого диаметра(г) крыльчатка, многосекционный теплообменник(д)- атрибуты малошумного кондиционера В поисках бесшумного кондиционераВ модели CS-HE9DKE (Flagship) уровень шума внутреннего блока на низкой скорости вентилятора составляет 26дБА В поисках бесшумного кондиционераШумоглушители NK производства компании NED устанавливаются в воздуховоды прямоугольного сечения. Вкачестве наполнителя в них применяется минераловатная плита из базальтового волокна В поисках бесшумного кондиционераШумоглушители предназначены для снижения шума от вентиляторов внутреннего блока сплит-системы в канале воздуховода как на притоке, так и на вытяжке. Скорость прохождения воздуха через шумоглушитель должна быть минимальной

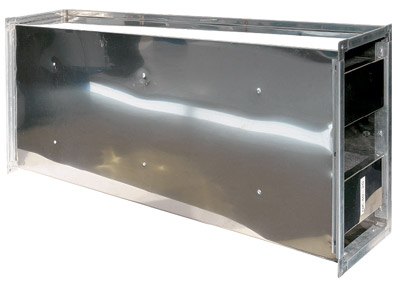

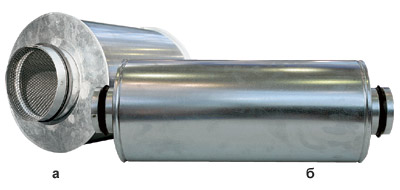

(а-«СЕЗОН»;
б-VENTLINE) В поисках бесшумного кондиционера SODIAMEX

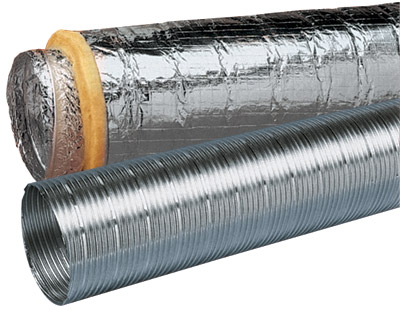

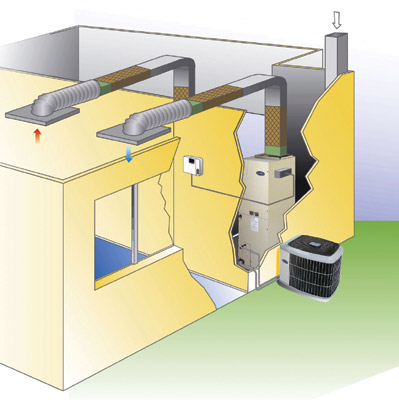

Подачу в помещение кондициониро-ванного воздуха и удаление из комнаты рециркуляцион-ного организуют с помощью гибких воздуховодов В поисках бесшумного кондиционераДля монтажа воздуховодов используют монтажные хомуты и скотч

В поисках бесшумного кондиционера
В поисках бесшумного кондиционера

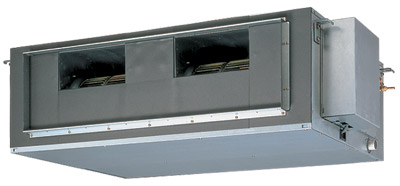

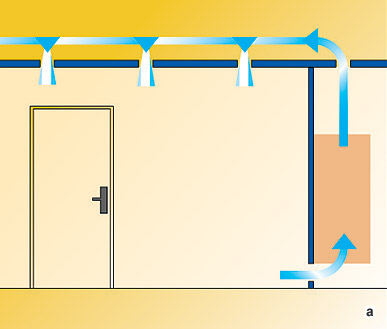

В поисках бесшумного кондиционераВнутренний блок канальной сплит-системы при создании малошумной системы кондициони-рования обычно монтируется в техническом помещении. Подача кондицио-нированного воздуха- через воздухорас-пределители, вмонтированные в потолок или в пол(а,б). При эффективной звукоизоляции внутренний блок может устанавливаться и в кондициони-руемом помещении, за подшивным потолком(в) В поисках бесшумного кондиционера CARRIER
Уровень шума, генерируемого работающим фанкойлом, во многом определяется качеством балансировки его вентилятора. В»продвинутых» моделях ставят статически и динамически отбаланси-рованные вентиляторы, установленные на мягкие резиновые опоры В поисках бесшумного кондиционера FUJI

В поисках бесшумного кондиционера

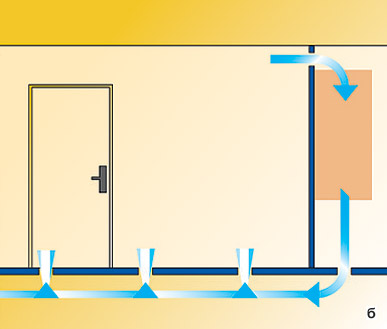

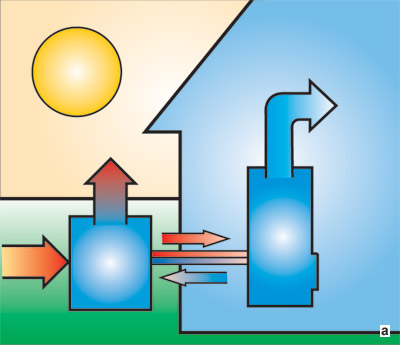

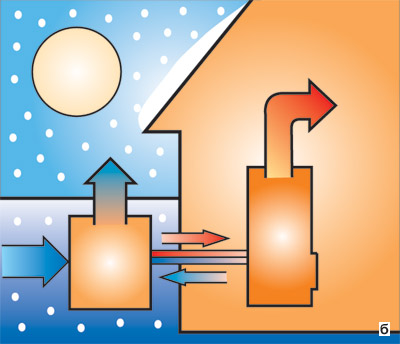

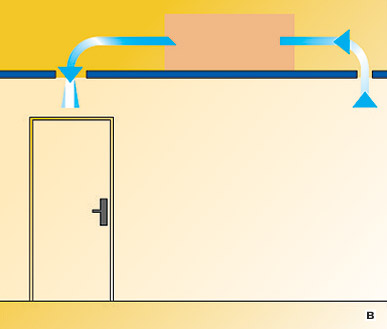

В поисках бесшумного кондиционераКанальную сплит-систему с режимом теплового насоса можно использовать для охлаждения воздуха летом(а) и для нагрева воздуха в переходный период(б) В поисках бесшумного кондиционераДля уменьшения шума снижают скорость вентилятора В поисках бесшумного кондиционера FERROLI

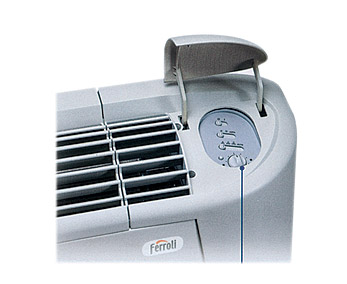

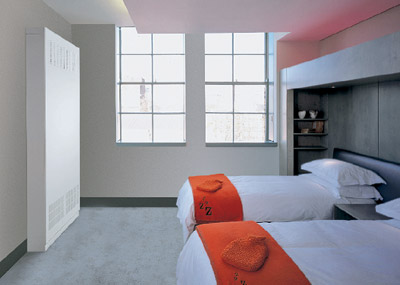

Воздух из фанкойла выходит через специально спрофилированные направляющие В поисках бесшумного кондиционера«Цендер Косинус» от ZEHNDER- прямоугольный металлический шкаф, внутри которого находится теплообменник из тонких полипропи-леновых трубок В поисках бесшумного кондиционераСхема движения охлаждаемого воздуха через «антиконвектор» «Цендер Косинус» В поисках бесшумного кондиционера BEST

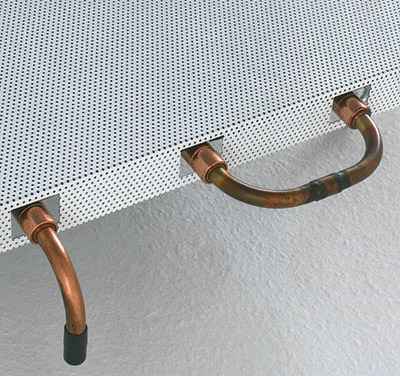

Перфорированные алюминиевые панели со встроенными змеевиками труб- главные элементы охлаждающих потолков В поисках бесшумного кондиционера ZEHNDER

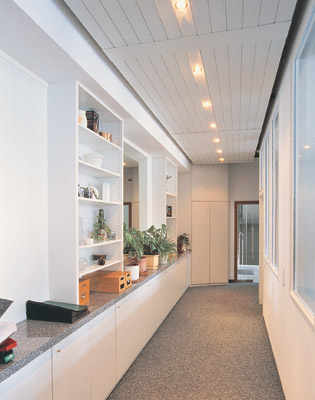

Охлаждающие потолки не занимают свободного пространства В поисках бесшумного кондиционераКлиматическая сиcтема обеспечивает кондициони-рование и вентиляцию студии звукозаписи В поисках бесшумного кондиционераБазовый элемент климатической системы студии- канальная сплит-система FB4B036/38YCC036 производства CARRIER, работающая в режиме охлаждения и нагрева воздуха В поисках бесшумного кондиционераФото Д.Минкина
Воздухо-распределение в студии организовано с помощью диффузоров и вентиляционных решеток Sinus-A от SYSTEMAIR В поисках бесшумного кондиционераФото Д.Минкина

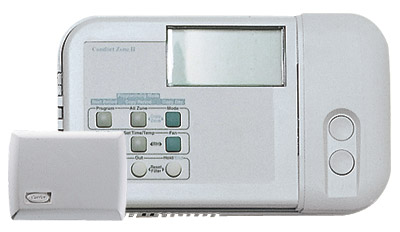

Программируемый пульт

Кондиционер, безусловно, очень полезное изобретение. Сего помощью мы можем поддерживать в своем жилище оптимальную температуру воздуха независимо от капризов погоды. Но, как всякий электро-механический бытовой прибор, в процессе работы он шумит, причем зачастую очень сильно, так что о комфорте не может быть и речи. Если вы предпочитаете прохлаждаться в тишине, то логично приобрести оборудование для малошумного кондиционирования помещений.

Какой шум допустим?

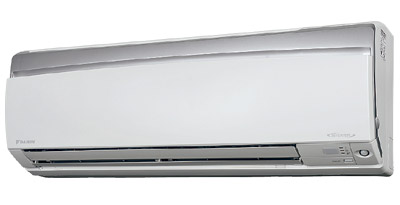

В поисках бесшумного кондиционераDAIKIN

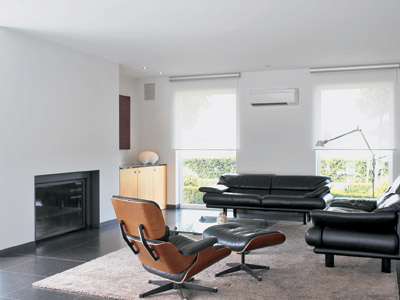

Сплит-системы с малошумными внутренними блоками ставят не только в спальнях и детских, но и в каминных залахОчень часто переживания по поводу неприемлемо сильного шума от кондиционеров начинаются после установки оборудования в спальнях. Шум мешает прежде всего во время сна. Он затрудняет и замедляет засыпание, будит человека ночью. При этом критичным может стать даже едва слышимое потрескивание пластиковых элементов корпуса или электромотора вентилятора. Весьма некомфортными оказываются просмотры видеофильмов, подготовка домашних заданий, прослушивание аудиозаписей под звук работающей системы охлаждения воздуха. Внекоторых случаях шум беспокоит не самих жильцов кондиционируемой квартиры, а соседей, так как вынесенная за пределы жилья часть системы оказывается очень громкой.

Конечно, каждый человек воспринимает шум по-своему. Некоторые достаточно к нему терпимы, тогда как у других раздражение вызывает малейший посторонний звук. Несмотря на эти различия в восприятии, ученым удалось определить допустимый для большинства людей уровень шума в жилище. Всоответствии со СН2.2.4/2.1.8.562-96, приемлемый шум системы кондиционирования в жилом помещении (гостиная, спальня, кабинет ит.д.) с 7 утра до 11 вечера составляет максимум 35дБА, а ночью (с 23 до 7ч)- 25дБА. По московским нормам (МГСН 2.04-97) для домов повышенной комфортности (категория А) этот параметр должен выдерживаться еще более строго: днем- не более 30дБА, ночью- не более 20дБА!

Чтобы оснастить помещение климатическим оборудованием, шум от которого не превышает допустимых значений, необходимо обратиться в специализированную организацию и заключить с ней договор, в котором должен быть прописан допустимый уровень шума в помещении. Если установленная климатическая система покажется вам слишком шумной, можно предъявить компании обоснованные претензии (вплоть до судебного иска). Для этого потребуется документальное подтверждение превышения допустимых норм. За ним можно обратиться в СЭС или в коммерческую фирму, специализирующуюся на проведении экологических экспертиз недвижимости. Стоимость услуги (включая выезд специалистов и составление экспертного заключения по результатам проведенных измерений) на территории Москвы- около 7500руб.

Малошумные настенные сплит-системы

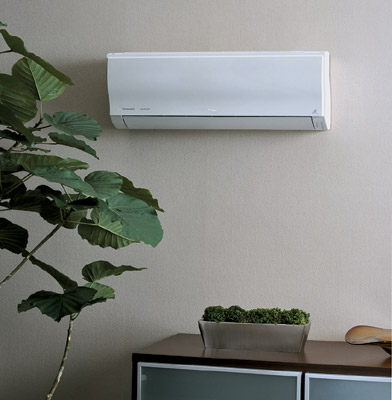

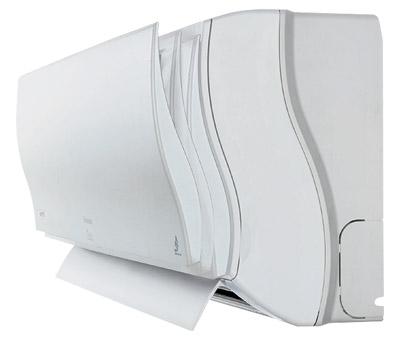

В поисках бесшумного кондиционераНовая серия Flagship (PANASONIC) с генератором кислорода, ионизатором и системой очистки воздуха SUPER alleru-busterДля небольших комнат (площадью до 20-25м2) малошумная кондиционирующая установка может быть реализована на базе сплит-системы с внутренним блоком настенного типа, который монтируется на стене на высоте 2-2,5м от пола. Как известно, сплит-система состоит из двух блоков. Наружный располагается вне помещения: снаружи на стене, на балконе, на крыше или в саду, иногда на чердаке или в подвале. Внутренний воздухообрабатывающий блок монтируется в квартире. Между собой блоки соединяются через выполненное в стене отверстие медными трубами и управляющими электрическими коммуникациями.

Ксожалению, использовать сплит-систему для малошумного охлаждения помещения на практике удается далеко не всегда. Прежде всего для конкретной комнаты, особенно если в ней установлено множество источников тепла (компьютеры, телевизоры ит.п.), может не хватить мощности оборудования (хотя на первый взгляд это кажется странным, потому что сплит-систем достаточно высокой мощности на рынке сколько угодно). Дело в том, что производители малошумного оборудования в своих рекламно-информационных буклетах обычно не сообщают, что из всех предлагаемых ими кондиционеров в «тихом» режиме способен работать только один, обычно самый маломощный. Да и он с пониженным уровнем шума будет функционировать лишь при минимальной частоте вращения вентилятора внутреннего блока, выдавая при этом не более 30-70% от своей максимальной холодопроизводительности.

Данные об уровне шума, публикуемые в рекламно-информационных буклетах компаний-изготовителей, обычно нуждаются в корректировке в сторону увеличения, которая вполне может вывести рассматриваемый агрегат из числа подходящих вам. Дело в том, что производители сплит-систем измеряют шум на расстоянии 1м от лицевой поверхности внутреннего блока, в безэховой камере, имитирующей зал бесконечно большого объема. Комнаты наших квартир, к сожалению, не столь велики. Вних звук, исходящий от внутреннего блока, может многократно отражаться от стен и усиливаться. Поэтому, чтобы оценить реальный уровень шума, который будет восприниматься человеческим ухом, надо к «выуженному» из каталога значению прибавить звук, отраженный от стен. Для приблизительной оценки: если в кондиционируемой комнате минимум мебели, голые стены и кафельный пол, надо добавить к каталожному значению около 6-9дБА. Если же в помещении есть настенные и напольные ковры, на окнах- плотные шторы, поглощающие звук, прибавка составит приблизительно 1-4дБА. Вчистом виде шумовые характеристики кондиционеров будут соответствовать реальности только для «заглушенной» студии звукозаписи.

Наконец, даже если уровень шума от внутреннего блока сплит-системы оказывается сравнительно низким, то от наружного блока он всегда достаточно высок- минимум 45-55дБА, и это может испортить все дело. Ведь если наружный блок будет установлен на лоджии или прямо под окном, шум от него вполне может проникать в жилище- или через толщу стены (так называемый структурный шум), или через окно. Плохим препятствием на пути шума в помещение являются традиционные деревянные рамы с одинарным или двойным остеклением. Авот современные рамы со стеклопакетом из стекол разной толщины существенно снижают шум от наружного блока.

Кнеоспоримым достоинствам сплит-систем следует отнести их невысокую стоимость (относительно других типов климатических установок), а еще то, что это оборудование можно монтировать в доме- как на этапе черновой отделки помещения, так и в уже отделанных квартирах. Врезультате настенные сплит-системы, особенно «продвинутые» модели последних лет, широко применяются для малошумного кондиционирования спален, детских, кабинетов, гостиных и частных студий звукозаписи.

Вчисле производителей малошумящей техники непременно надо отметить японские компании DAIKIN, MITSUBISHI ELECTRIC, PANASONIC, TOSHIBA, FUGITSU GENERAL и ряд других. Как правило, с минимальным уровнем шума работает только техника высшей ценовой группы. Стоимость сплит-системы холодопроизводительностью около 2кВт составляет $1000-1500, а затраты на ее профессиональный монтаж- не менее 20-25% от стоимости оборудования.

Канальники с шумоглушением

В поисках бесшумного кондиционераАрхитектурная студия «Объект»
Фото В.Нефедова
Низкоскоростная воздухораспреде-лительная колонна у стены в прихожейКондиционировать помещения площадью от 5-10 до 100м2 и более, обеспечивая в них при этом минимальный уровень шума, можно с помощью канальных сплит-систем с внутренним блоком, оборудованным средненапорным или высоконапорным вентилятором (статический напор- от 80 до 250Па).

Оборудование канальной сплит-системы располагается за пределами кондиционируемого помещения (в последнем находится только пульт управления). Наружный блок монтируется на улице, на внешней стене здания, на чердаке, на крыше, в саду ит.д. Внутренний канальный блок устанавливают в техническом помещении, соседствующем с кондиционируемым (например, в кладовке). Блок монтируют под потолком, на полу или на стене, закрепляя на резиновых виброопорах (чтобы вибрации не передавались через стены в кондиционируемое пространство). Забор воздуха из кондиционируемого помещения во внутренний блок, а также доставка охлажденного (нагретого) воздуха обратно в комнату осуществляется по гибким круглым теплозвукоизолированным воздуховодам большого диаметра (обычно более 200мм). Их выходы в помещении замкнуты вмонтированными в потолок (за которым проложены воздуховоды) низкоскоростными воздухораспределительными и воздухозаборными решетками.

Для эффективного снижения шума от внутреннего блока в разрыв теплозвукоизолированных воздуховодов монтируют канальные шумоглушители (чаще всего это перфорированные трубы, обернутые поглощающим шум материалом). Обычно их ставят на входе и на выходе из внутреннего блока канальной сплит-системы, а также перед отверстиями, через которые воздуховоды от внутреннего блока прокладываются в кондиционируемое помещение. Здесь шумоглушители должны плотно примыкать к стене, соседствующей с кондиционируемым пространством, во избежание проникновения в него звука из технического помещения. Площадь свободного сечения глушителей должна быть равна площади сечения воздуховода. При уменьшении свободного сечения глушителя в нем возрастает скорость потока и, соответственно, увеличивается генерируемый этим потоком дополнительный шум.

Среди производителей канальных сплит-систем, продукция которых в настоящее время представлена на российском рынке климатической техники, следует отметить ASCON (Малайзия), AIRWELL (Франция), CLEVET, DELONGHI (Италия), HAIER (Китай), LG (Южная Корея), CARRIER (США), ELECTRA, TADIRAN (Израиль). Традиционно хорошую технику поставляют в нашу страну такие японские компании, как DAIKIN, FUGITSU GENERAL, MITSUBISHI HEAVY, SANYO, HITACHI, PANASONIC, MITSUBISHI ELECTRIC, FUJI ELECTRIC и ряд других. Среди изготовителей качественных теплозвукоизолированных воздуховодов следует назвать такие компании, как SODIAMEX, ACOMAT (Франция), DEC (Нидерланды), «ДИАФЛЕКС» (Россия). Хорошо зарекомендовали себя шумоглушители отечественных фирм «АРКТОС», «ЛОТВЕНТСЕРВИС», NED, VECTRA, а также техника от шведских компаний SYSTEMAIR и OSTBERG. Высококачественные низкоскоростные воздухораспределительные устройства поставляют в Россию компании SYSTEMAIR TROX, STIFAB FAREX (Швеция), MODAIR (Франция). Подешевле, но очень хорошего качества воздушные решетки от заводов «АРКТОС», «СЕЗОН», «ЛОТВЕНТСЕРВИС», «ТАЙРА» и некоторых других фирм. По приблизительным подсчетам, низкошумная климатическая установка, созданная на базе канального кондиционера, под ключ обойдется заказчику в сумму от $1000-1500 за каждый киловатт холодильной мощности сплит-системы.

Водяные системы

Сегодня для кондиционирования жилых помещений в некоторых городских многоэтажках (как правило, элитных новостройках) и загородных домах устанавливается система центрального кондиционирования типа «чиллер-фанкойлы». Чиллер охлаждает воду до температуры около +7С. Спомощью насосной станции холодоноситель закачивается на этажи и по теплоизолированным трубопроводам поступает в охлаждаемые помещения. Там смонтированы фанкойлы, охлаждающие воздух. Обазовых элементах системы «чиллер-фанкойлы» наш журнал уже писал в статье «Когда домашним климатом управляет вода».

Вотличие от сплит-систем, малошумные фанкойлы выпускаются не только в настенном, но и в напольном исполнении, холодопроизводительностью 1,5-2,5кВт. Уровень шума указывается в рекламно-информационных материалах производителей техники при минимальной частоте вращения вентилятора (в режиме максимальной холодопроизводительности он может возрасти в 1,5-2раза).

Очень эффективные и малошумные фанкойлы производит компания CHILLER (Финляндия, модельный ряд Studio Line). Уровень их шума- порядка 21дБА. Вентилятор, использованный в этой линейке устройств, имеет звукопоглощающую конструкцию. Двигатель вентилятора установлен в центре его масс, так что вибрации прибора частично поглощаются массой двигателя. Впоследнем вместо подшипников скольжения используются шарикоподшипники, что препятствует возникновению в вентиляторе осевых смещений и, как следствие, тоже не дает появляться шуму. Пластины теплообменника устанавливаются у вентилятора со стороны всасывания, и это гарантирует равномерное распределение воздуха даже при слабом его потоке.

Интересные (с точки зрения малошумности) фанкойлы поставляют в Россию компании DAIKIN (модели FWV-BA6V1/FWV-BAF6V1, минимальный уровень шума составляет 20дБА), AERMEC (Великобритания), (напольная модель Omnia HL10, от 22,5дБА) идр. Стоимость прибора на 2кВт, имеющего малошумный режим, составляет $700-1000.

Кроме фанкойлов к трубопроводам, подводящим в комнаты квартиры или коттеджа холодную воду, можно подключить и другие типы «доводчиков температуры». Они активно используются в практике строительства за рубежом, но пока не получили должного распространения в России.

Весьма любопытную технику «на воде» предлагает на нашем рынке компания ZEHNDER (Германия)- один из лидеров в производстве дизайнерских отопительных приборов. Устройство «Цендер Косинус» («Шахта прохлады») представляет собой белый или окрашенный в выбранный заказчиком цвет прямоугольный металлический шкаф высотой 2300мм, шириной 1000 и глубиной 270мм, который устанавливается у стены охлаждаемого помещения. Внутри шкафа находится теплообменник, выполненный в виде циновки из тонких полипропиленовых трубок, к которому подключается холодная вода от водоохлаждающей машины. Работает прибор как «антиконвектор»: циркулирующий через его корпус воздух движется не снизу вверх, а сверху вниз. Из помещения он проникает в шкаф сквозь решетку, расположенную на фронтальной поверхности, в верхней части. Возле теплообменника из полипропиленовых трубок воздушный поток начинает охлаждаться и опускаться в нижнюю часть устройства. Там расположена воздухораспределительная решетка, через которую воздух поступает в помещение.

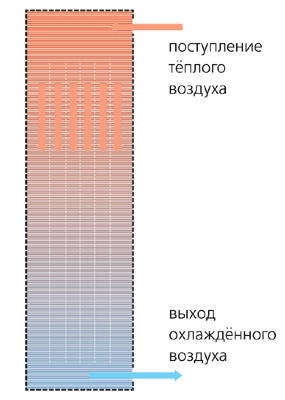

Охлажденный воздух из «Шахты прохлады» подается в помещение плавной струей, абсолютно бесшумно. Холодильная мощность прибора составляет приблизительно 1000Вт, этого достаточно для охлаждения небольшой спальни. Энергопотребление у установки отсутствует. Стоимость прибора «Цендер Косинус»- около 2000 плюс затраты на доставку и «таможенную очистку» груза.

Чрезвычайно хороши для охлаждения помещений новые для российского рынка устройства- охлаждающие потолки. За рубежом их часто используют для охлаждения VIP-палат в госпиталях, а также высококлассных офисов и других помещений. Вслучае повышенных требований к уровню шума такие потолки находят свое применение в быту. Конструктивно они представляют собой перфорированные алюминиевые панели со встроенными охлаждающими змеевиками труб или подвесные панели, в верхней части которых запрессованы, приварены или закреплены клипсами трубы, по которым пропускается холодная вода. Будучи смонтированными, панели ничем не отличаются от обычного подвесного потолка. Иногда им придают свойства звукопоглощения путем укладки в их верхней части перфорированных шумопоглощающих листов.

Преимущества использования охлаждающих потолков заключаются в их полной бесшумности и отсутствии неприятных сквозняков. Эти устройства не занимают полезного пространства. Ав силу того, что они понижают среднюю лучистую температуру в помещении, их применение делает возможным повышение температуры воздуха сверх пределов, допустимых при иной организации охлаждения помещения. Кпримеру, вам нужно создать комфорт, равный ощущаемому при температуре 24С в случае использования традиционных систем. Применение охлаждающих потолков позволит нагревать воздух в помещении до 25-26С, в зависимости от интенсивности теплового излучения (например, солнечной радиации). Говорят, что охлаждающий лучистый поток, идущий на головы людей, дает им особое ощущение свежести.

Температура воды на входе в панели охлаждающего потолка должна быть, по крайней мере, на 1,5С выше точки росы. Впротивном случае в помещении, охлаждаемом с помощью потолков, начнется капель. Относительная влажность не должна превышать 45%, чтобы точка росы оставалась на уровне 11-12С (для этого в помещении необходимо устроить систему приточно-вытяжной вентиляции). Ачтобы люди не слышали гула воды, скорость ее движения по трубам не должна быть выше 0,3-0,6м/с. Впрочем, зимой и в переходный период года температуру воды на входе в панели можно существенно увеличить. Охлаждающие панели вполне могут использоваться в качестве устройств, обогревающих помещения. Для этого достаточно переключить их с хладоносителя на теплоноситель, и по ним начнет циркулировать горячая вода от котельной.

Оборудование для системы охлаждающих потолков (в том числе довольно сложная и дорогостоящая автоматика, обеспечивающая контроль уровня влажности и поддержание температуры воды на входе в помещение) есть в ассортименте компаний ZEHNDER, CARRIER, STIFAB FAREX идр. Ориентировочная цена системы «охлаждающие потолки» (панели+автоматика) составляет от $2500 за 1кВт холодильной мощности плюс затраты на устройство приточно-вытяжной вентиляции с функцией осушения воздуха.

Бесшумности ради

Стремясь уменьшить шумность сплит-систем с внутренними блоками настенного типа, компании-производители постоянно совершенствуют конструкцию их вентиляторов и теплообменников, снижая уровень генерируемого этими узлами аэродинамического шума. Как правило, подобные усовершенствования можно встретить в технике высшей ценовой группы.

Очень эффективным малошумящим вентилятором, а также теплообменником с увеличенной поверхностью теплообмена оборудованы, например, настенные кондиционеры MSZ-FA25VA компании MITSUBISHI ELECTRIC, которой в настоящее время принадлежит пальма первенства в производстве тихих сплит-систем (на рынок России поставляются кондиционеры с минимальным уровнем шума 21дБА). ВMSZ-FA25VA использован вентилятор увеличенного по сравнению с моделями прошлых лет диаметра (около 100мм) с переменным шагом специально спрофилированных лопастей. Вентилятор статически и динамически отбалансирован и установлен в кондиционере на очень мягких резиновых подшипниках скольжения. При этом испаритель был сделан четырехсекционным, с увеличенной по сравнению с моделями прошлых лет поверхностью теплообмена. Это позволило при прежних габаритах внутреннего блока, но пониженной частоте вращения вентилятора обеспечить достаточно быстрое и тихое охлаждение помещения.

Вентилятор с переменным шагом лопастей (Zigzag Fan) и теплообменник особой формы использованы в моделях FTKS25B от DAIKIN, благодаря чему уровень шума на низкой скорости вентилятора у этих сплит-систем снижен до 22дБА.

Сцелью уменьшить шум от фреонового контура дросселирование жидкого хладагента (после расширительного вентиля или капиллярной трубки) в тихих сплит-системах осуществляют в наружном блоке. Перед терморегулирующим вентилем иногда ставят специальный глушитель, который, подобно ситу, разделяет пузырьки газовой фазы в потоке жидкого хладагента, что заметно снижает звук от циркуляции хладагента в системе. Таким устройством оборудована, к примеру, модель SRK28HBE MITSUBISHI HEAVY (так называемая «Жемчужная серия»), уровень шума которой на минимальной частоте вращения вентилятора составляет 26дБА.

Для снижения уровня шума наружные блоки сплит-систем оснащают ротационными или scroll-компрессорами (они монтируются на резиновых виброопорах и помещаются в «панцирь» из шумоизоляции), малошумящими вентиляторами, направляющими воздушного потока и другими «изюминками».

Кондиционирование студии (пример)

Примером малошумящей системы кондиционирования воздуха может стать функционирующая круглогодично климатическая установка небольшой студии звукозаписи, находящейся в цокольном этаже частного коттеджа. Требования к уровню шума от системы кондиционирования в данном случае были выдвинуты довольно жесткие: не более 20дБА.

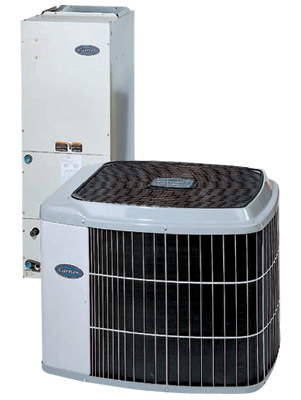

Климатическая установка студии, реализованная специалистами компании «АЭРОПРОФ», была создана на базе канальной сплит-системы FB4B036/38YCC036 фирмы CARRIER с опциями для круглогодичного использования техники. Это позволяет применять климатическую установку для обогрева при температуре на улице от -34,5 до +18С и для охлаждения в диапазоне от -28 до +45С, круглый год обеспечивая комфортные условия пребывания людей в студии (22-24С).

Наружный блок установлен на улице, а внутренний- в техническом помещении, смежном со студией, на резиновых виброизоляторах, препятствующих распространению в студию и в дом структурного шума. Связь внутреннего блока с помещением студии осуществляется посредством теплозвукоизолированных воздуховодов из жести и гибких каналов Sonodec GLX от DEC, их диаметр- 315мм. Для снижения шума, проникающего в студию по воздуховодам, использованы две группы шумоглушителей производства компании SYSTEMAIR: первая- на входе и на выходе внутреннего блока, вторая- перед отверстиями входа воздуховодов в студию.

Воздухообмен в помещении построен по схеме «сверху- вверх»: воздухораспределительные устройства установлены в подшивном потолке. Из внутреннего блока охлажденный (подогретый) поток подается через приточные диффузоры Sinus-A производства компании SYSTEMAIR. Они обеспечивают поступление большого объема свежего воздуха, который перемешивается с воздухом помещения при минимальном уровне шума. Забор рециркуляционного воздуха в кондиционер осуществляется через вытяжные вентиляционные решетки Sinus-A.

Помимо охлаждения (нагрева) воздуха в студии, сплит-система обеспечивает еще и ее вентиляцию. Свежий воздух с улицы по теплозвукоизолированному воздуховоду со встроенным шумоглушителем подается на вход во внутренний блок, где смешивается с возвращающимся из студии рециркуляционным потоком. При недостаточной температуре воздушной смеси автоматически включается установленный на входе во внутренний блок электрокалорифер. Избытки воздуха (в объеме притока) удаляются из студии по теплозвукоизолированному воздуховоду в вентсистему коттеджа.

Для простоты регулирования температуры (в пределах от 18 до 30С) на стене студии монтируется многофункциональный программируемый пульт управления сплит-системой с функцией самодиагностики производства компании CARRIER.

Затраты на климатическую установку частной звукозаписывающей студии

Обозначение Наименование Ед. изм. Кол-во Цена, $ Сумма, $
FB4B036 Внутренний блок канального кондиционера холод/тепло 10,3/10,5кВт, 220В/1 Ф/50Гц шт. 1 765 765
38YCC036 Наружный блок канального кондиционера, фреон R22 шт. 1 1510 1510
Программируемый пульт управления шт. 1 197 197
Низкотемпературный комплект * компл. 1 845 845
Электрокалорифер 8 кВт шт. 1 145 145
P504-8083S Фильтр-осушитель шт. 1 37 37
KAALS0101LLS Соленоидный клапан шт. 1 74 74
Диффузор приточный Sinus-A шт. 4 120 480
Вентиляционная решетка вытяжная Sinus-A шт. 4 120 480
Шумоглушитель шт. 6 223 1338
Прочее оборудование и расходные материалы (изолированные гибкие вставки, фреоновая трасса, изоляция ит.д.) компл. 1 2125 2125
Монтажные работы 1 1100 1100
Проектные работы 1 380 380
Запуск, пусконаладка 1 299 299
ВСЕГО 9775
*- позволяет работать канальному кондиционеру в режиме охлаждения до -280С.
В комплект входят: блок низкотемпературного пуска, термостат обмерзания испарителя, мотор-мастер, ТРВ

  • Источник: Журнал «Идеи вашего дома»№86
